Mamosteya têlkirina standard & Smart 4S BMS

4 bigirinS12P18650 pakêta pîlê wek nimûne

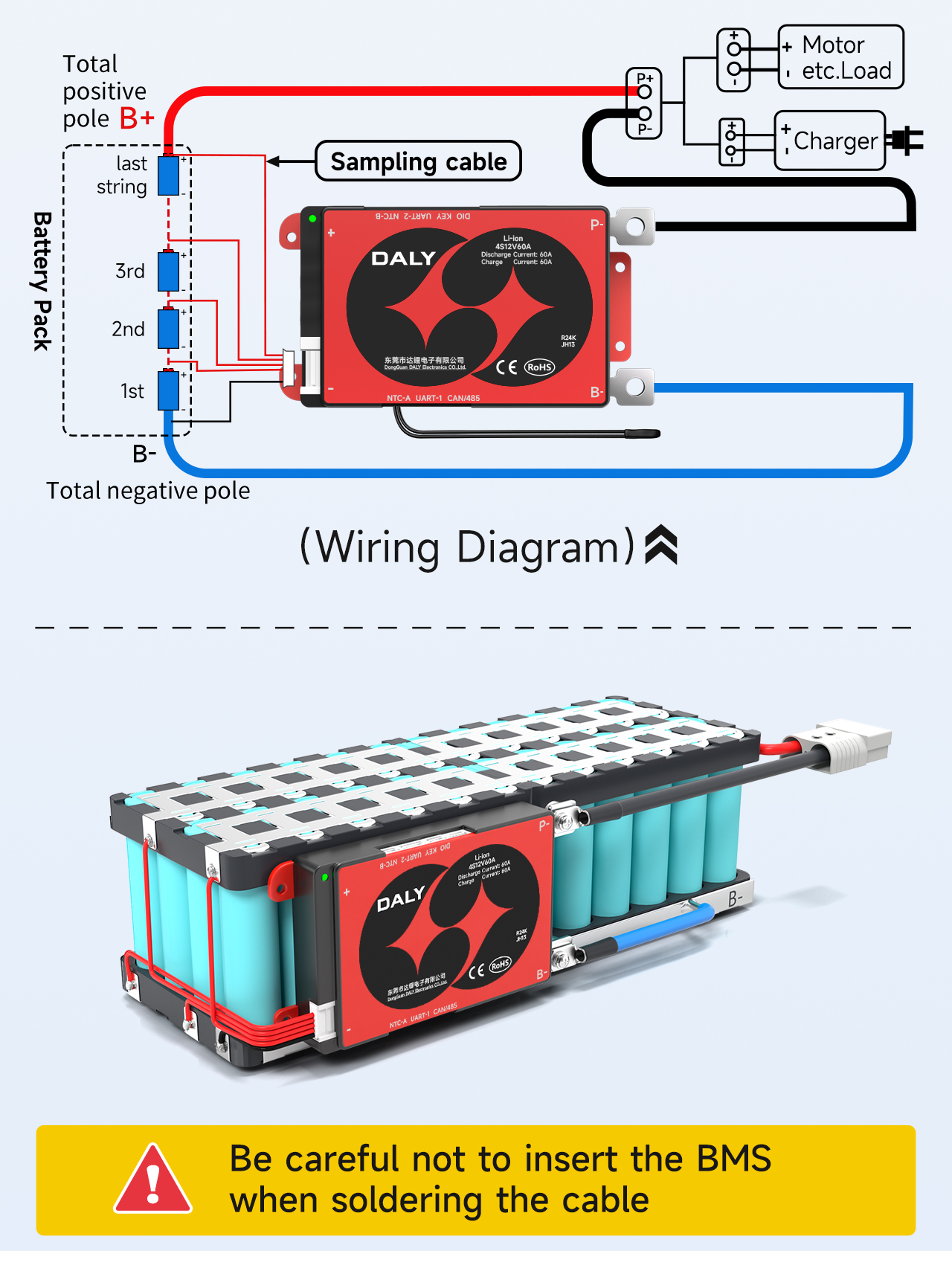

Hişyar bin ku dema kabloyê lêdixin panela parastinê têxin nav xwe.

铁锂4串接线流程-英文_01

Ⅰ.Rêzkirina rêzikên nimûneyê nîşan bikin

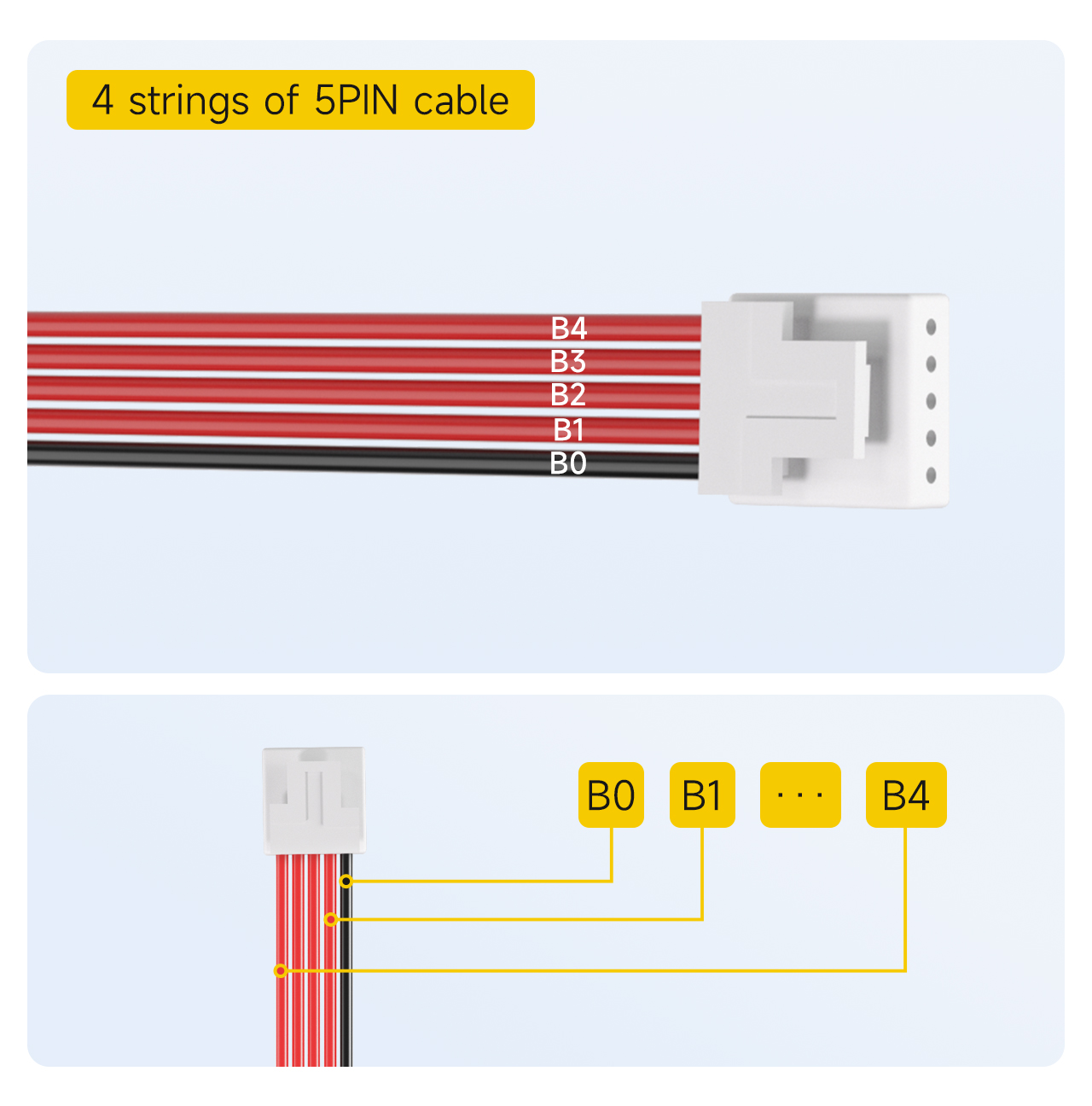

4S BMS bi 5kabloya PIN
Nîşe: Kabloya nimûneyê ya xwerû ji bo4-Vesazkirina panela parastina string e5DERZÎ.
1. Kabloya reş wekî B0 nîşan bikin.
2. Yekem kabloya sor a li kêleka kabloya reş wekî B1 tê nîşankirin.
... (û hwd, li pey hev hatine nîşankirin)
5.Heya kabloya sor a paşîn, ku wekî B hatî nîşankirin4.

铁锂4串接线流程-英文_02

Ⅱ.Rêzkirina xalên welding pîlê nîşan bikin

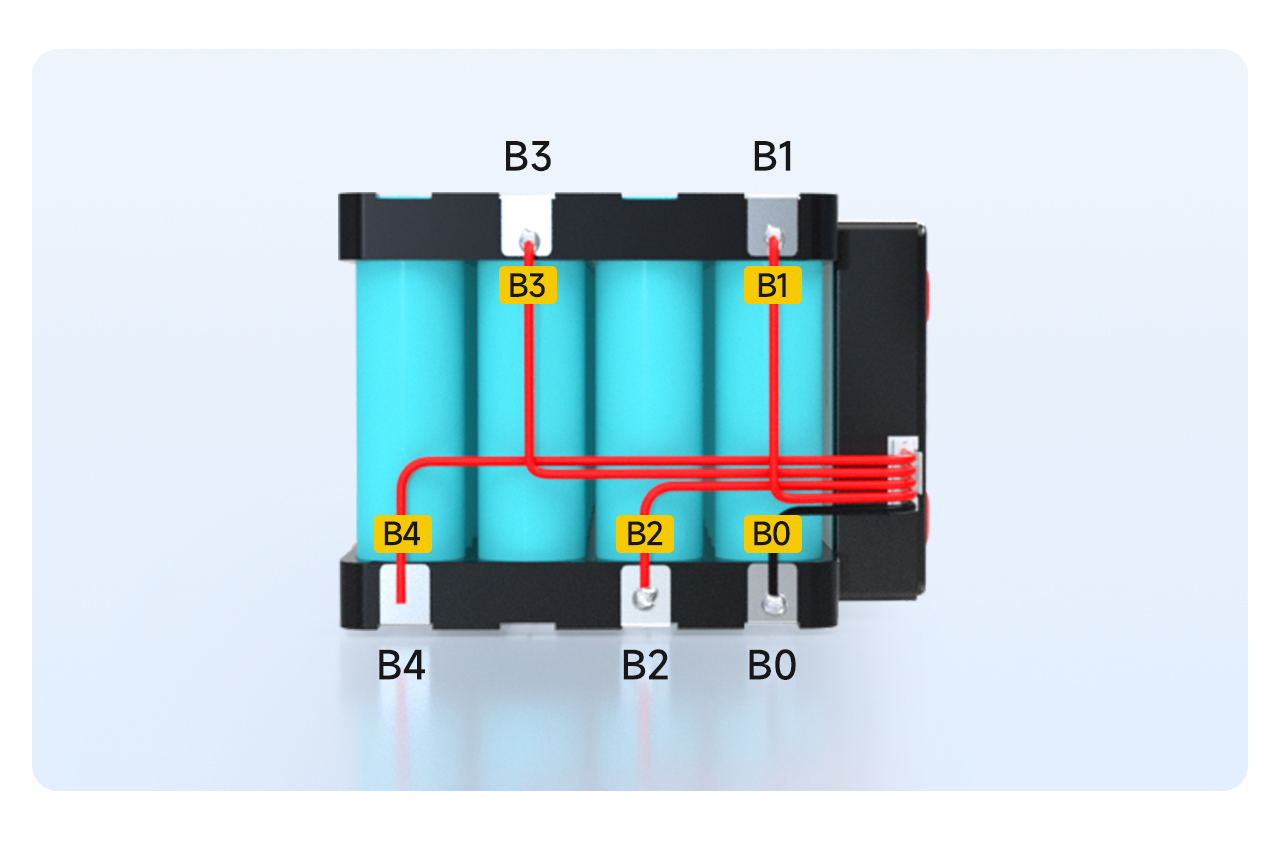

Cihê xala welding ya têkildar a kabloyê bibînin, pêşî li ser pîlê cihê xala têkildar nîşan bikin.

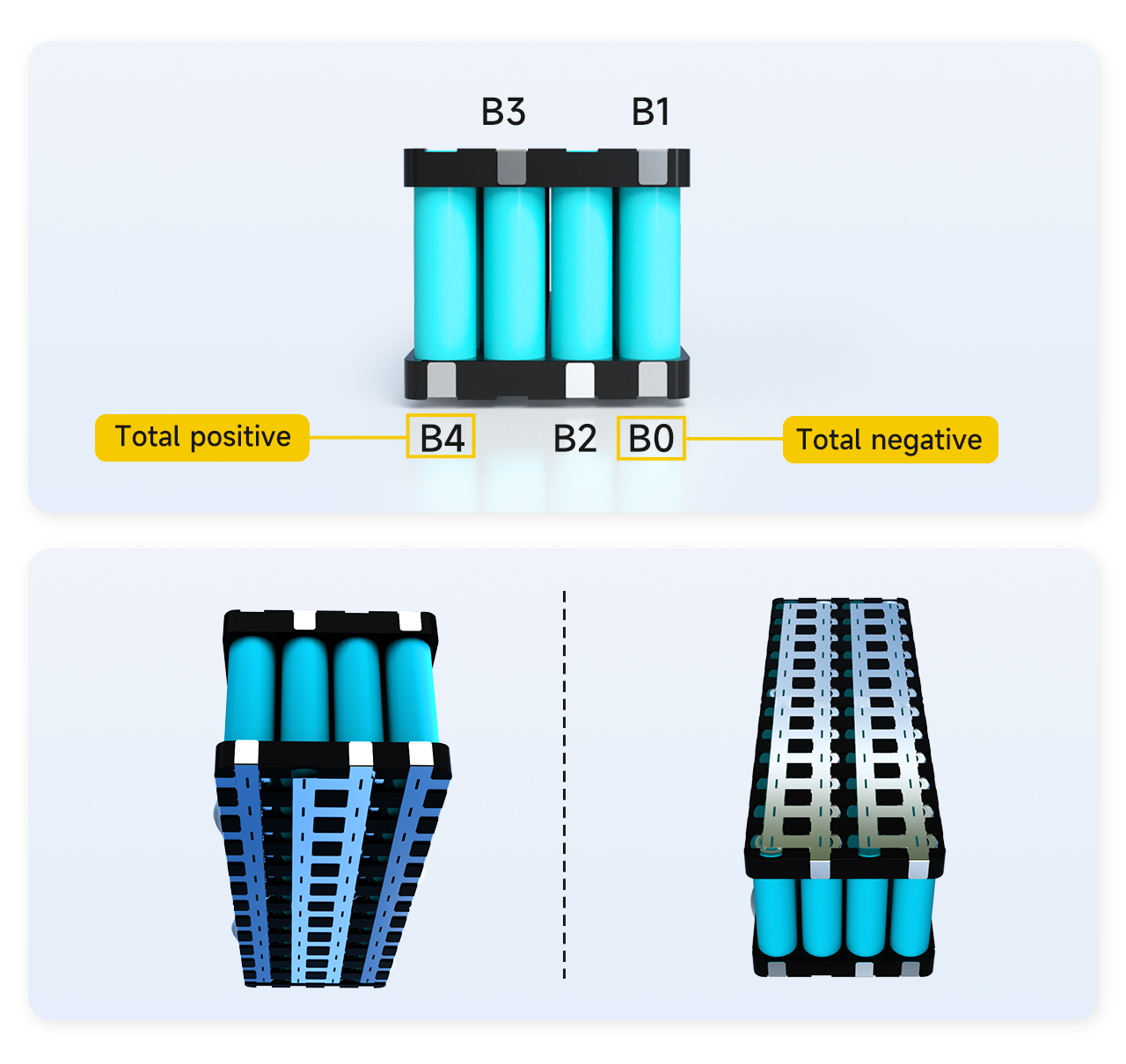

1. Tevahiya pola neyînî ya pakêta pîlê wekî B0 tê nîşankirin.
2. Têkiliya di navbera pola erênî ya rêza yekem a bataryayê de û pola neyînî ya rêza duyemîn a bataryayê de wekî B1 tê nîşankirin.
3. Têkiliya di navbera pola erênî ya rêza duyemîn a bataryayê û pola neyînî ya rêza sêyem a bataryayê de wekî B2 tê nîşankirin.
4.Têkiliya di navbera pola erênî ya3th string battery û pola neyînî ya4Têla bataryayê wekî B tê nîşankirin3.
5. Elektroda pozîtîf a 4-emîn têla bataryayê wekî B4 tê nîşankirin.
Nîşe: Ji ber ku pakêta pîlê bi tevahî 4 têl hene, B4 di heman demê de pola erênî ya tevayî ya pakêta pîlê ye.Ger B4 ne qonaxa erênî ya tevayî ya pakêta bateriyê be, ew îspat dike ku rêza nîşankirinê xelet e, û divê ew were kontrol kirin.ed û dîsa nîşankirin.

铁锂4串接线流程-英文_03

Ⅲ.Soldering û wiring

1. B0 ya kabloyê bi pozîsyona B0 ya pîlê ve tê firotin.
2. Kabloya B1 bi pozîsyona B1 ya pîlê ve tê firotin.
... (û hwd, welding bi rêzê)
5. Kabloya B4 bi pozîsyona B4 ya pîlê ve tê firotin.

铁锂4串接线流程-英文_04

Ⅳ.Tespîtkirina Voltage

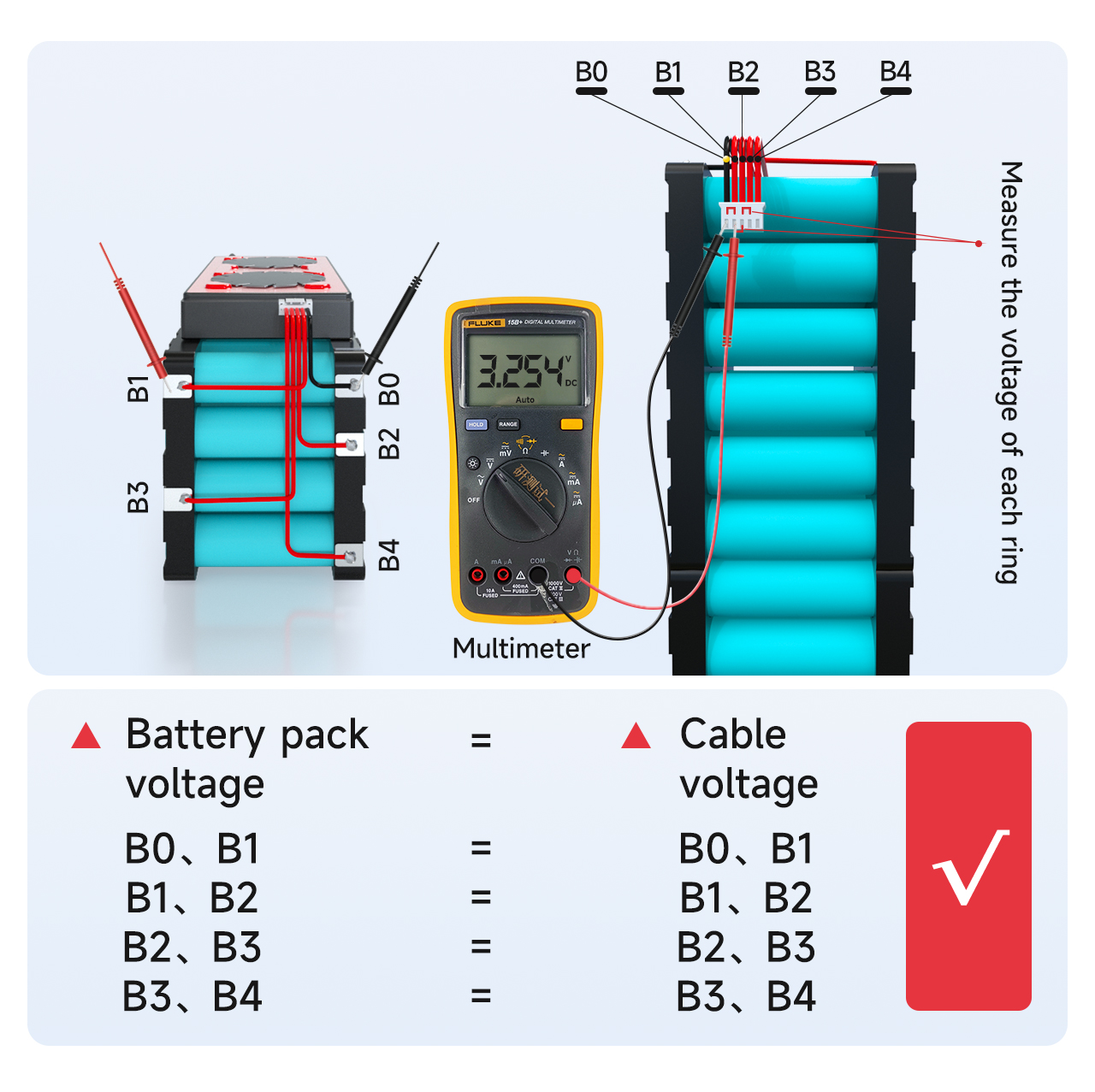

Voltaja di navbera kabloyên cîran de bi multimeterek bipîvin da ku piştrast bikin ku voltaja rast ji hêla kabloyan ve hatî berhev kirin.

1. Bipîvin ka voltaja kabloya B0 heta B1 bi voltaja pakêta pîlê B0 heta B1 re wekhev e.Ger ew wekhev be, ew îspat dike ku berhevkirina voltaja rast e.Heke ne, ew îsbat dike ku xeta berhevkirinê qels e, û pêdivî ye ku kablo ji nû ve were weld kirin.Bi analojiyê, bipîvin ka voltaja rêzikên din rast têne berhev kirin an na

2. Cûdahiya voltaja her têl divê ji 1V derbas nebe.Ger ew ji 1V-yê derbas bibe, ev tê vê wateyê ku pirsgirêkek têl heye, û hûn hewce ne ku gava berê ji bo tespîtkirinê dubare bikin.

铁锂4串接线流程-英文_05

Ⅴ.Tespîtkirina kalîteya panela parastinê

!Her gav pê ewle bine ku voltaja rast tê kifş kirin berî ku panela parastinê têxin nav xwe!

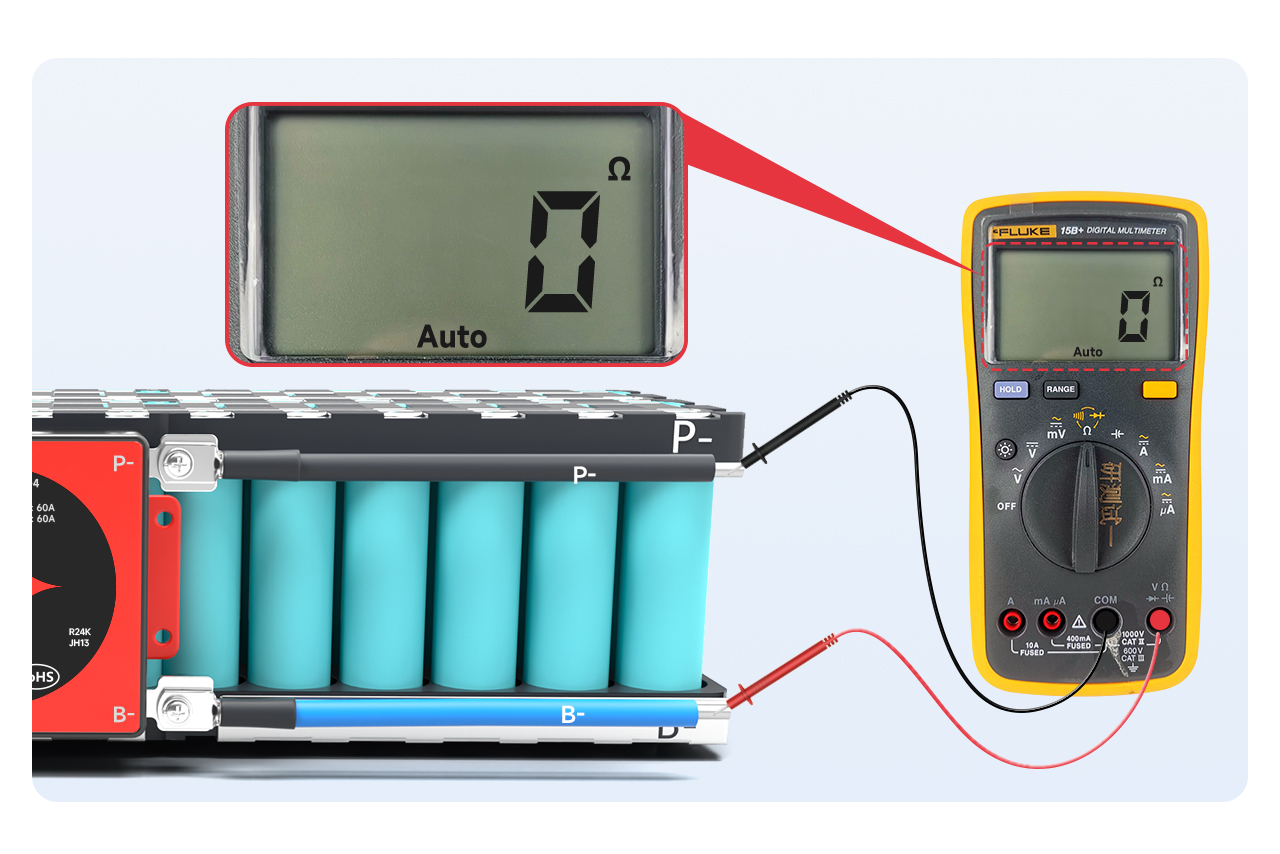

Multimeterê li ser asta berxwedana hundurîn eyar bikin û berxwedana hundurîn di navbera B- û P- de bipîvin.Ger berxwedana navxweyî ve girêdayî ye, ew îspat dike ku panelê parastinê baş e.
Nîşe: Hûn dikarin bi nihêrîna li nirxa berxwedana hundurîn ve rêvekirinê dadbar bikin.Nirxa berxwedanê ya navxweyî 0Ω ye, ku tê wateya rêgirtinê.Ji ber xeletiya multimeterê, bi gelemperî, kêmtir ji 10mΩ tê wateya rêgirtinê;hûn dikarin multimeterê jî li ser dengbêjê rast bikin.Dengek bipek tê bihîstin.

铁锂4串接线流程-英文_06

Not:

1. Destûra parastinê ya bi guhezek nermî pêdivî ye ku dema ku guhêrbar girtî ye balê bikişîne ser guheztinê.

2. Heke lijneya parastinê nayê kirin, ji kerema xwe gava paşîn rawestînin û ji bo pêvajoyê bi karmendên firotanê re têkilî daynin.

Ⅵ.Xeta derketinê girêdin

Piştî ku hûn pê ewle bin ku panela parastinê normal e, têla B-ya şîn a li ser panela parastinê bi tevahî neyînî B-ya pakêta bataryayê bihejînin.P-xeta li ser tabloya parastinê bi pola neyînî ya barkirin û dakêşanê ve tê rijandin.

Piştî weldingê, kontrol bikin ka voltaja panela zêde-parastinê bi voltaja pîlê re hevaheng e.

铁锂4串接线流程-英文_07
铁锂4串接线流程-英文_08

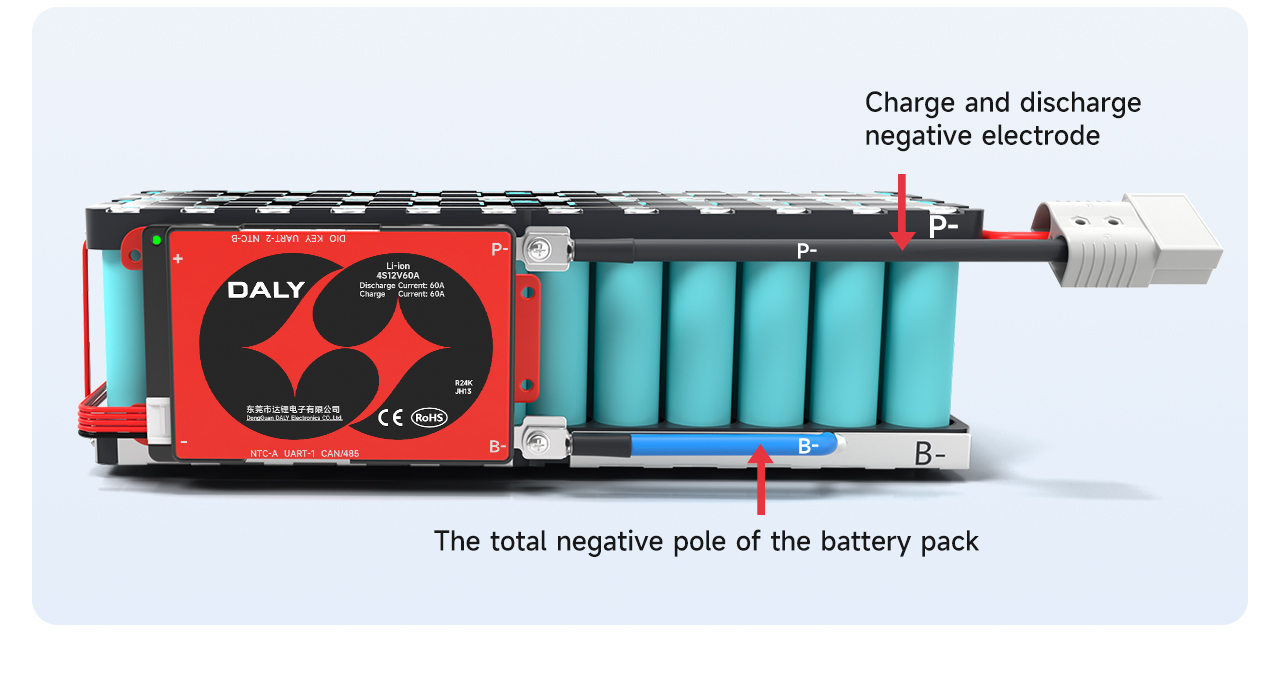

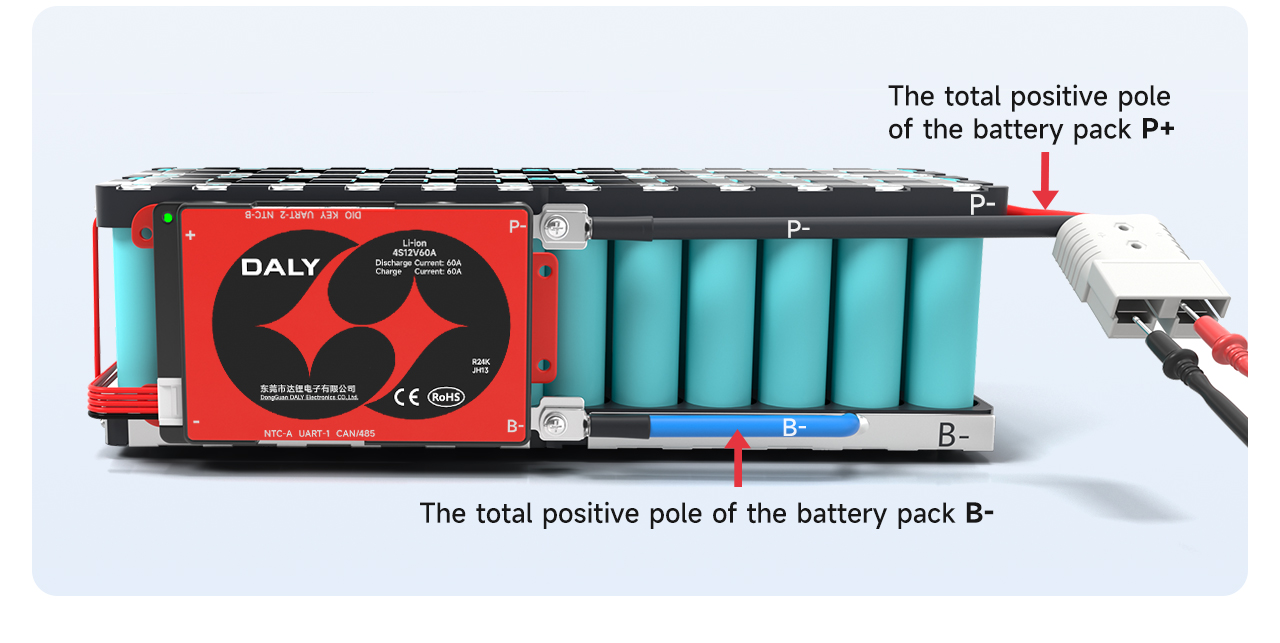

Nîşe: Porta barkirinê û bendera dakêşanê ya panela parastina perçebûnê ji hev têne veqetandin, û xeta C-ya zêde (bi gelemperî bi zer tê destnîşan kirin) pêdivî ye ku bi pola neyînî ya şarjê ve were girêdan;P-xeta bi pola neyînî ya dakêşanê ve girêdayî ye.

铁锂4串接线流程-英文_09

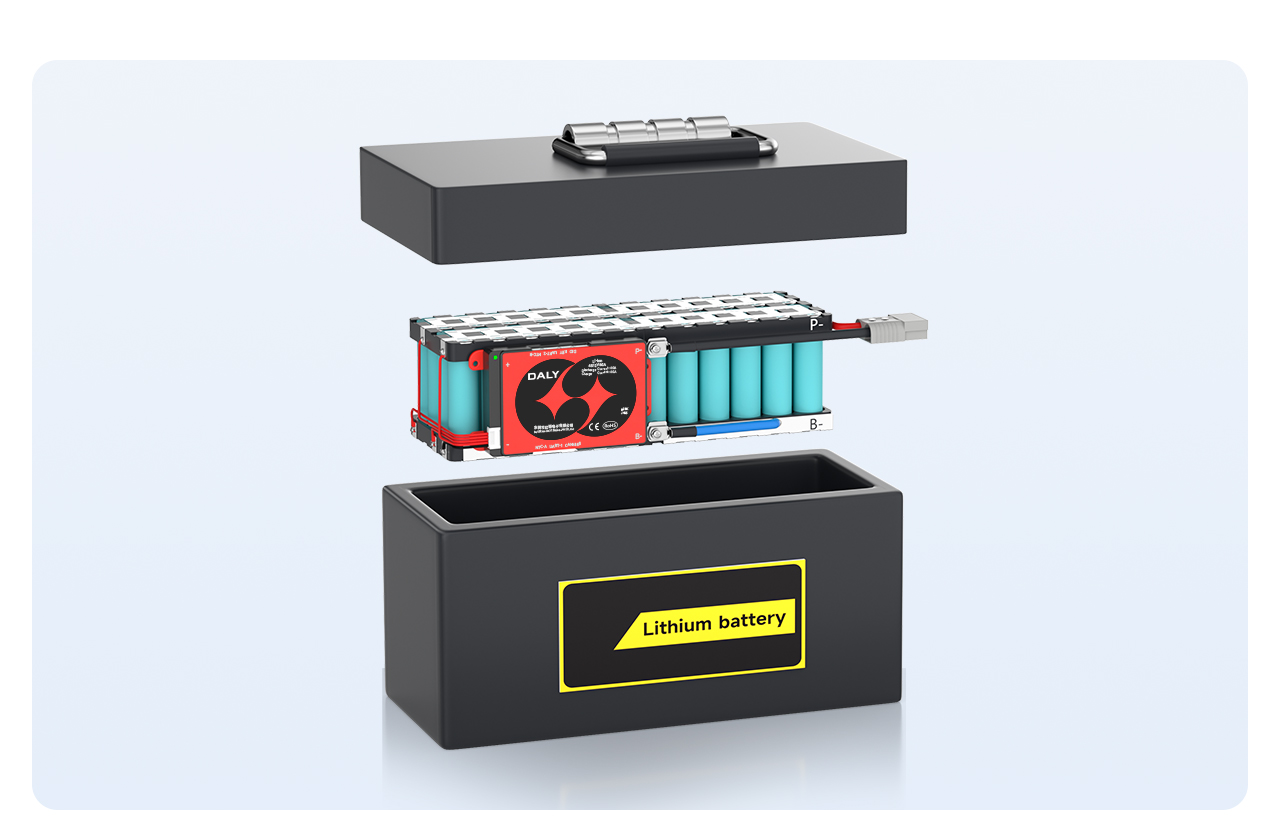

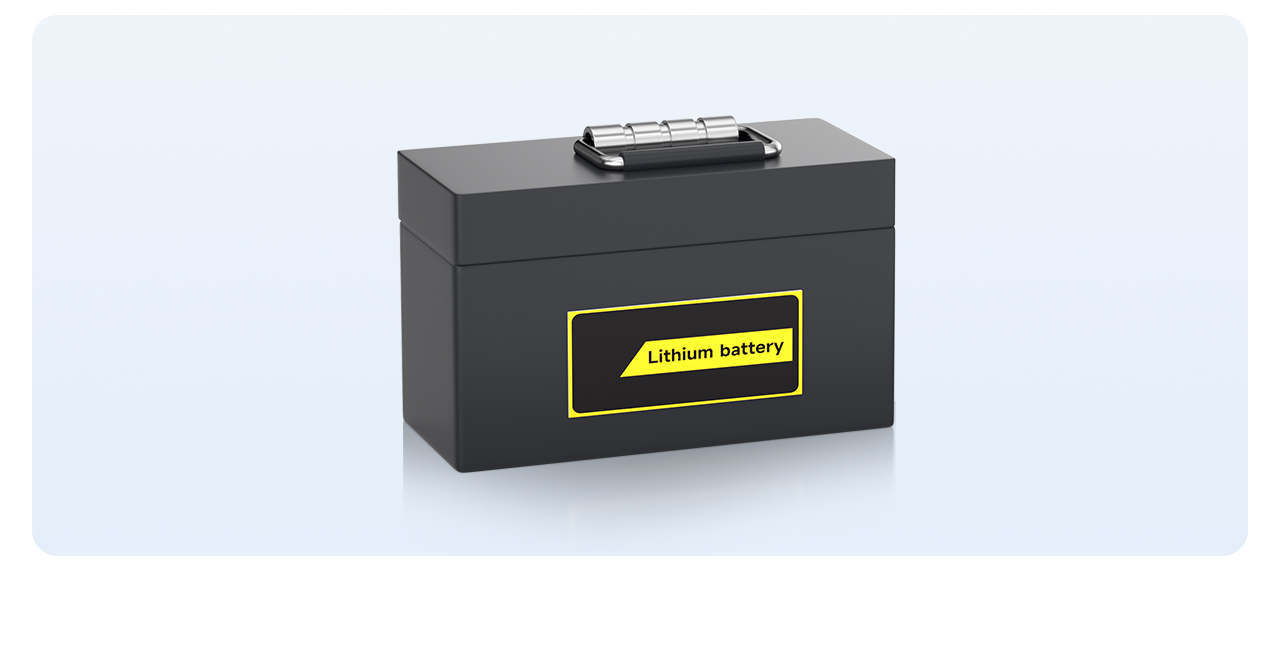

Di dawiyê de, pakêta pîlê di hundurê qutiya pîlê de bi cîh bikin, û pakêtek pîlê qediyayî tê berhev kirin.

铁锂4串接线流程-英文_10
