Mamosteya têlkirina standard & Smart 17S BMS

Wergirtina 17 series û 12 parallel 18650 pakêta pîlê wek nimûne

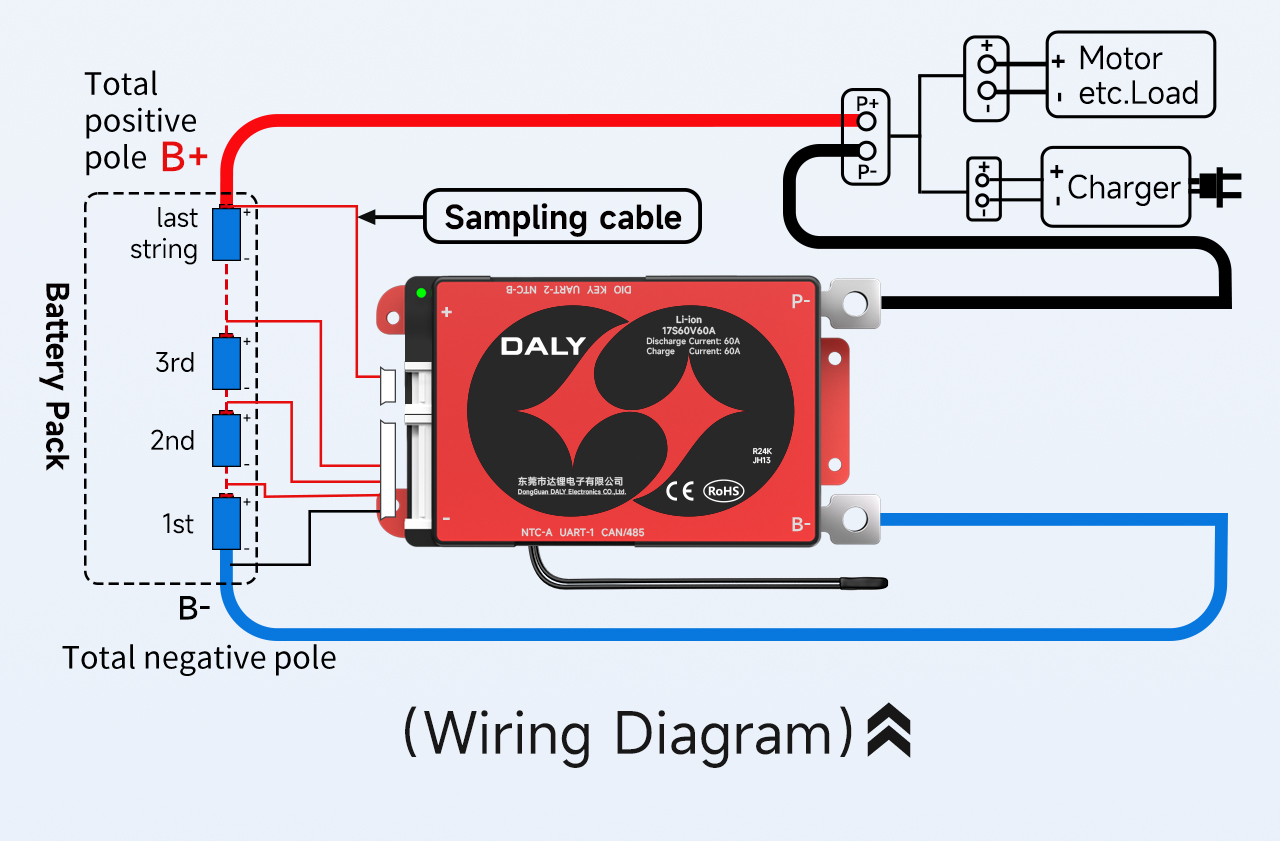

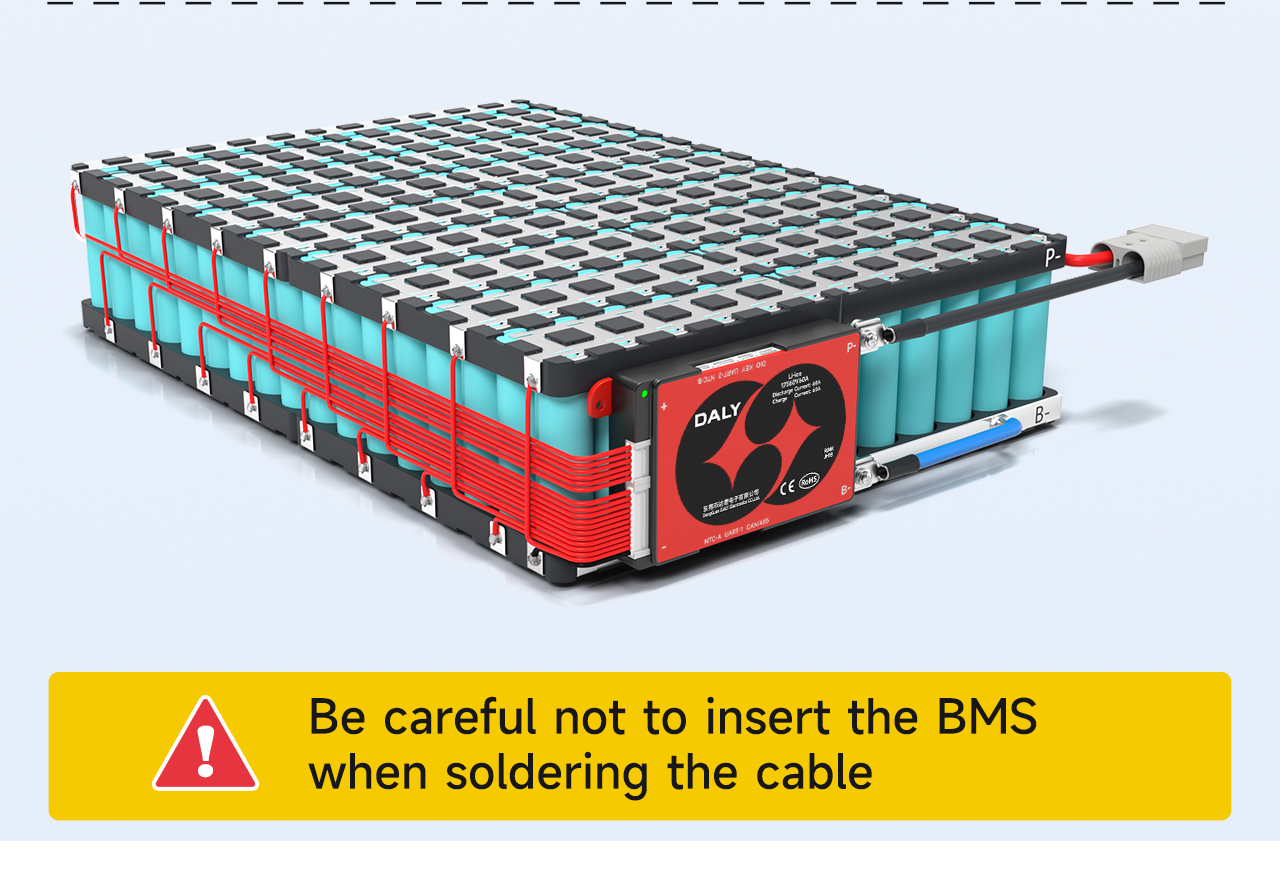

Hişyar bin ku dema kabloyê lêdixin panela parastinê têxin nav xwe

三元17串接线流程-英文_01
三元17串接线流程-英文_02

. Rêzkirina rêzikên nimûneyê nîşan bikin

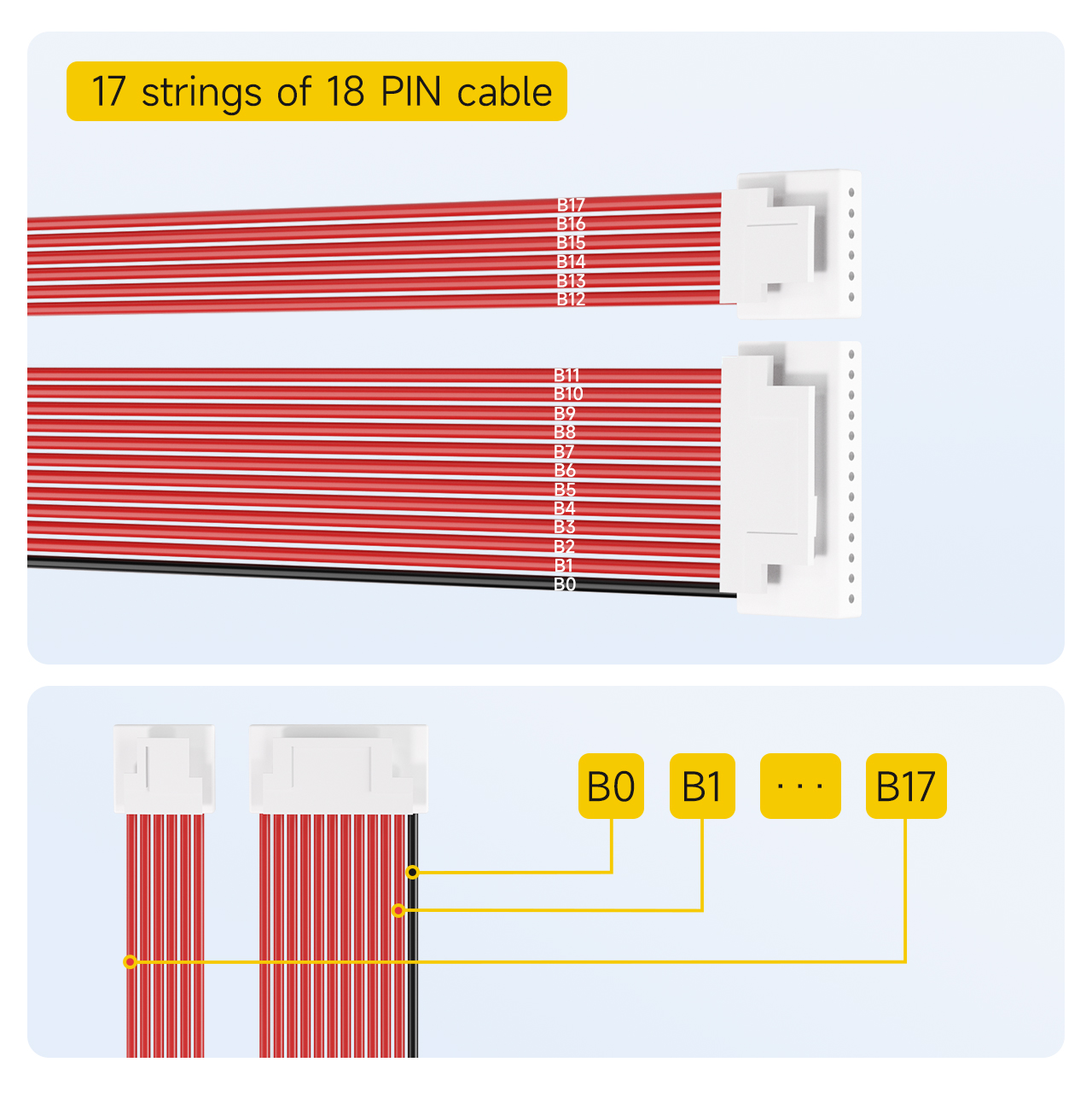

17 têlên ji18kabloya PIN

Nîşe: Kabloya nimûneyê ya xwerû ji bo17-Vesazkirina panela parastina string e18DERZÎ.

1. Kabloya reş wekî B0 nîşan bikin.

2. Yekem kabloya sor a li kêleka kabloya reş wekî B1 tê nîşankirin

... (û hwd, li pey hev hatine nîşankirin)

18.Heya kabloya sor a paşîn, ku wekî B hatî nîşankirin17.

三元17串接线流程-英文_03

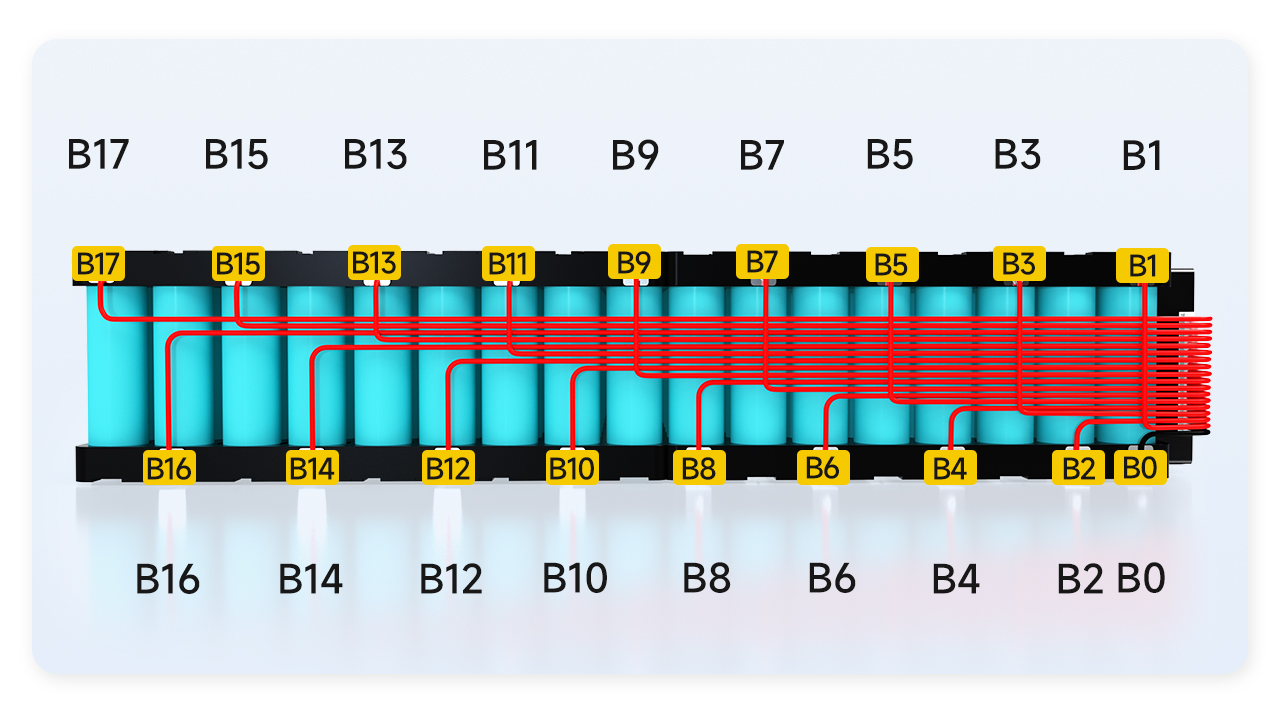

. Rêzkirina xalên welding pîlê nîşan bikin

Cihê xala welding ya têkildar a kabloyê bibînin, pêşî li ser pîlê cihê xala têkildar nîşan bikin

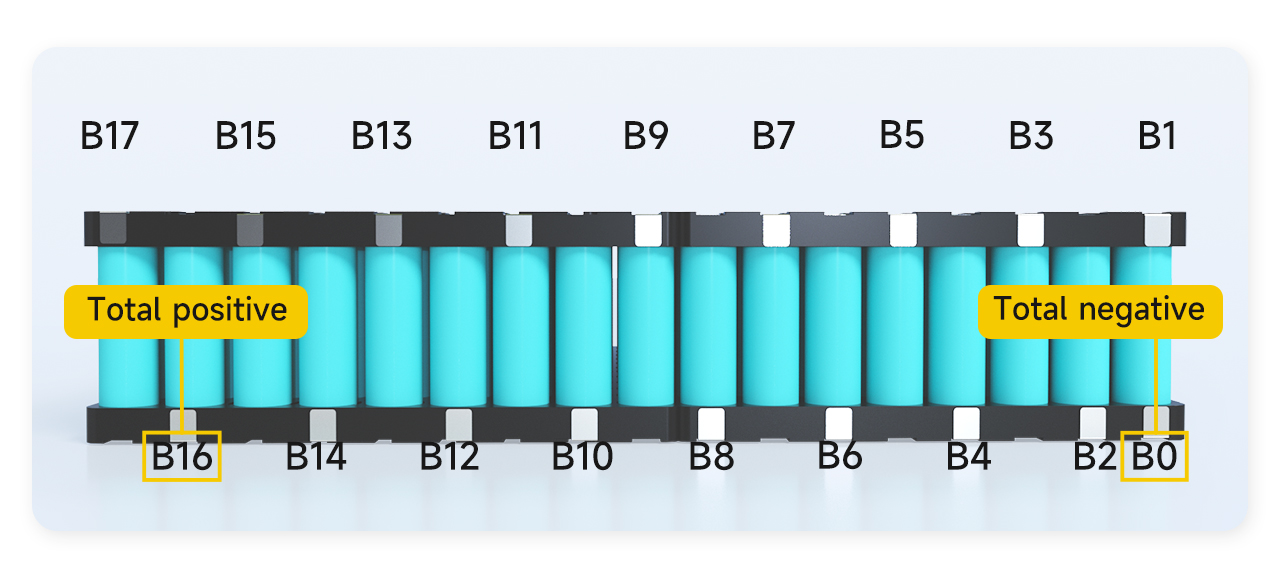

1. Tevahiya pola neyînî ya pakêta pîlê wekî B0 tê nîşankirin

2. Têkiliya di navbera pola erênî ya rêza yekem a bataryayê û pola neyînî ya rêza duyemîn a bataryayê de wekî B1 tê nîşankirin.

3. Têkiliya di navbera pola erênî ya rêza duyemîn a bataryayê de û pola neyînî ya rêza sêyemîn a bataryayê de wekî B2 tê nîşankirin.

... (wate ya vê çîye)

17.Têkiliya di navbera pola erênî ya16th string battery û pola neyînî ya17Têla bataryayê wekî B tê nîşankirin16.

18. Elektroda pozîtîf ya 17-ê battêrî wekî B17 tê nîşankirin.

Nîşe: Ji ber ku pakêta pîlê bi tevahî 17 têl hene, B17 di heman demê de pola erênî ya tevayî ya pakêta pîlê ye.Ger B17 ne qonaxa erênî ya tevayî ya pakêta bateriyê be, ew îspat dike ku rêza nîşankirinê xelet e, û divê ew dîsa were kontrol kirin û nîşankirin.

三元17串接线流程-英文_04

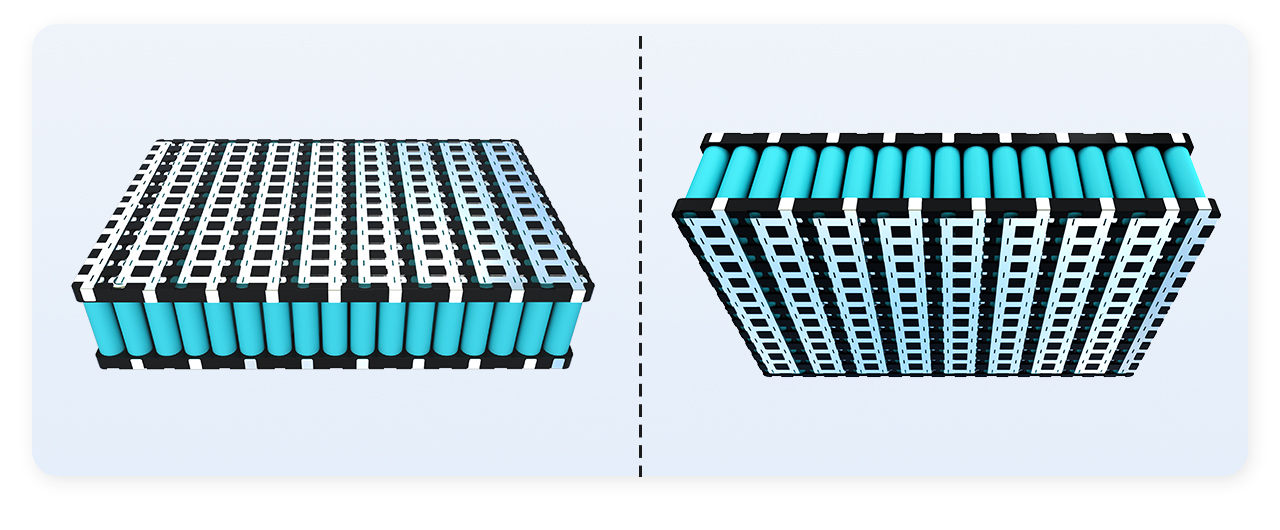

. Soldering û wiring

1. B0 ya kabloyê bi pozîsyona B0 ya pîlê ve tê firotin.

2. Kabloya B1 bi pozîsyona B1 ya pîlê ve tê firotin.

... (û hwd, welding bi rêzê)

18. Kabloya B17 bi pozîsyona B17 ya pîlê ve tê firotin.

三元17串接线流程-英文_06

. voltaja Detection

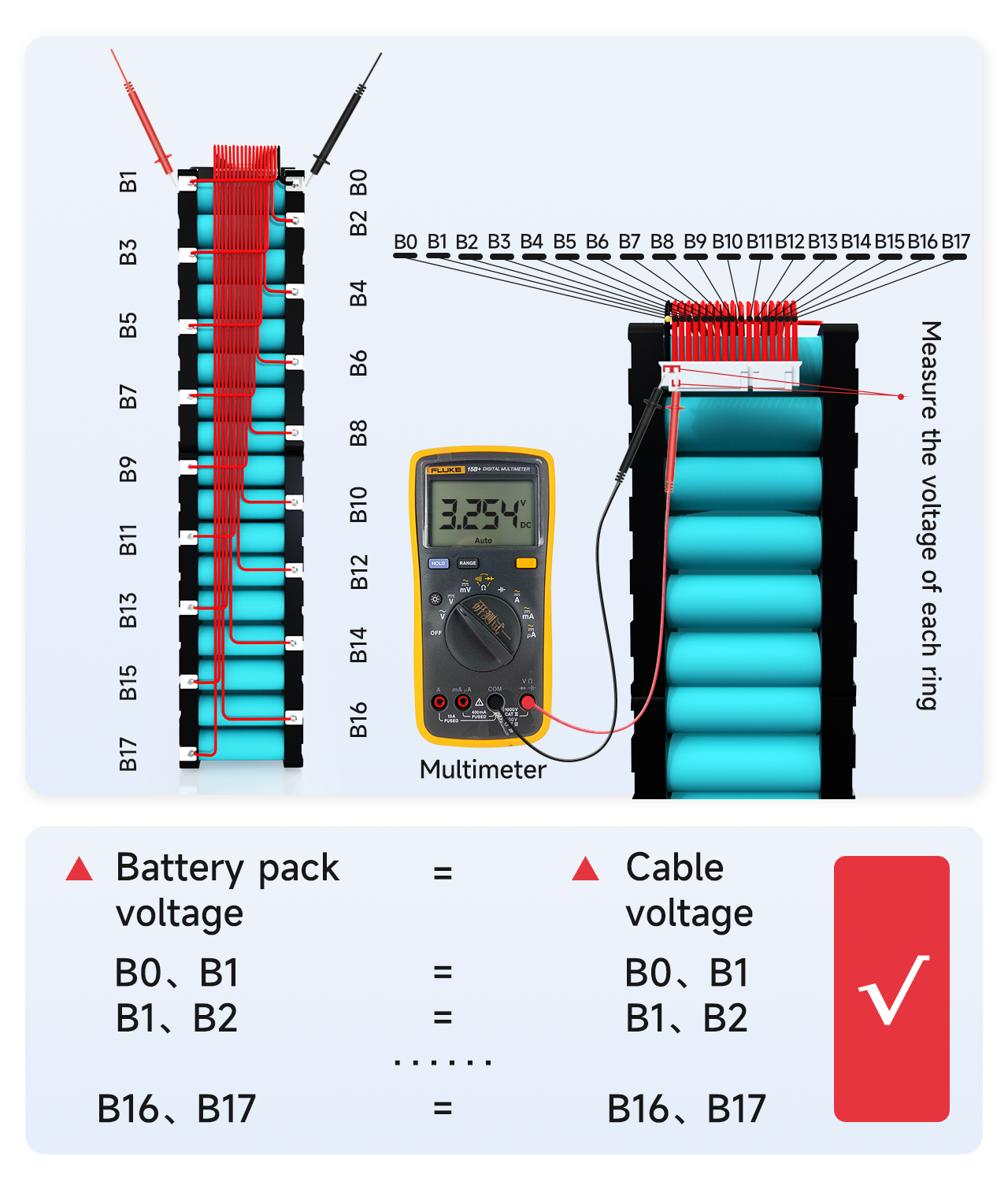

Voltaja di navbera kabloyên cîran de bi multimeterek bipîvin da ku piştrast bikin ku voltaja rast ji hêla kabloyan ve hatî berhev kirin.

1. Bipîvin ka voltaja kabloya B0 heta B1 bi voltaja pakêta pîlê B0 heta B1 re wekhev e.Ger ew wekhev be, ew îspat dike ku berhevkirina voltaja rast e.Heke ne, ew îsbat dike ku xeta berhevkirinê qels e, û pêdivî ye ku kablo ji nû ve were weld kirin.Bi analogê, bipîvin ka voltaja rêzikên din rast têne berhev kirin.

2. Cûdahiya voltaja her têl divê ji 1V derbas nebe.Ger ew ji 1V-yê derbas bibe, ev tê vê wateyê ku pirsgirêkek têl heye, û hûn hewce ne ku gava berê ji bo tespîtkirinê dubare bikin.



三元17串接线流程-英文_07

. Tespîtkirina kalîteya panela parastinê

!Her gav pê ewle bine ku voltaja rast tê kifş kirin berî ku panela parastinê têxin nav xwe!

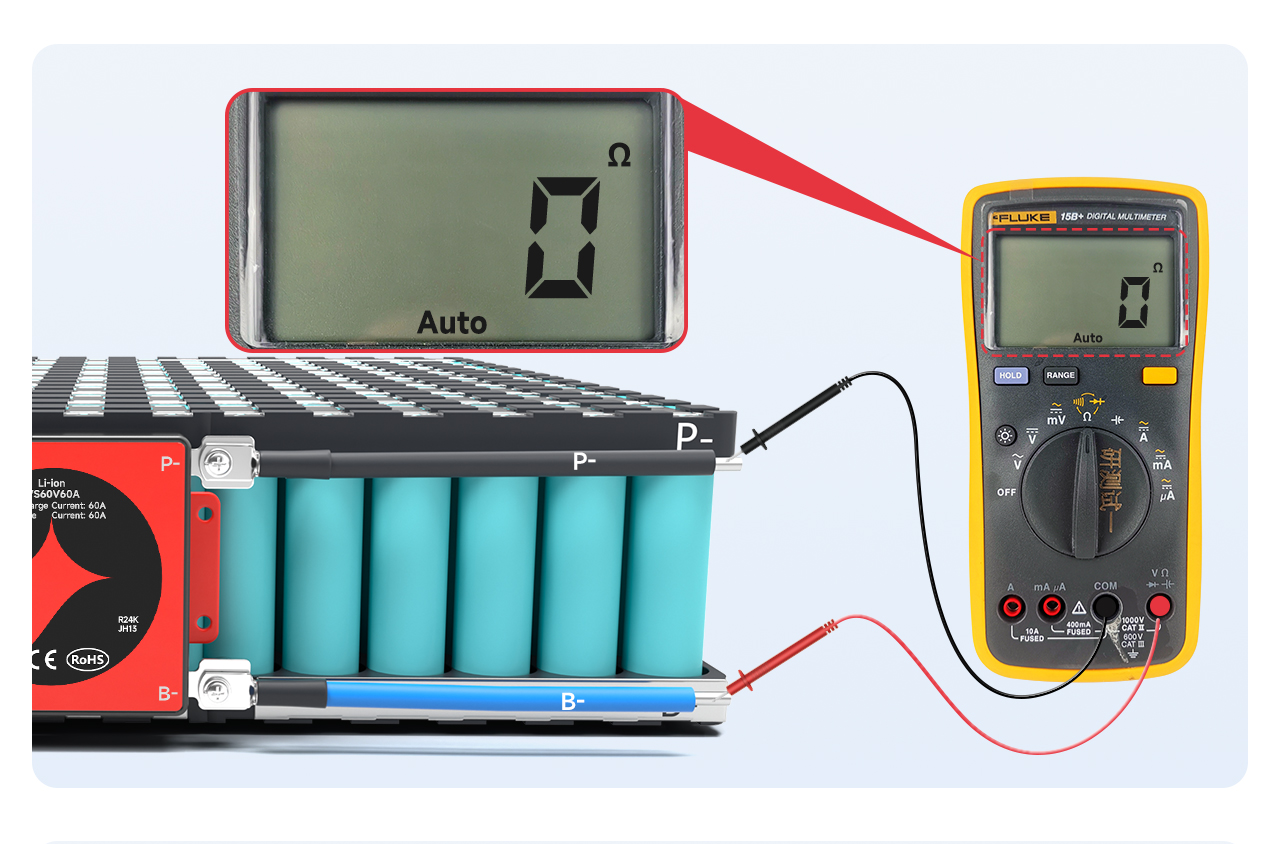

Multimeterê li ser asta berxwedana hundurîn eyar bikin û berxwedana hundurîn di navbera B- û P- de bipîvin.Ger berxwedana navxweyî ve girêdayî ye, ew îspat dike ku panelê parastinê baş e.

Nîşe: Hûn dikarin bi nihêrîna li nirxa berxwedana hundurîn ve rêvekirinê dadbar bikin.Nirxa berxwedanê ya navxweyî 0Ω ye, ku tê wateya rêgirtinê.Ji ber xeletiya multimeterê, bi gelemperî ji 10Ω kêmtir tê wateya rêvekirinê;hûn dikarin multimeterê jî li ser dengbêjê rast bikin.Dengek bipek tê bihîstin.

Nivîsk:

1. Pîvaza parastinê ya bi guheztina nerm pêdivî ye ku dema ku guheztin girtî ye balê bikişîne ser guheztinê.

2. Heke lijneya parastinê nayê kirin, ji kerema xwe gava paşîn rawestînin û ji bo pêvajoyê bi karmendên firotanê re têkilî daynin.

三元17串接线流程-英文_08

. Xeta derketinê girêdin

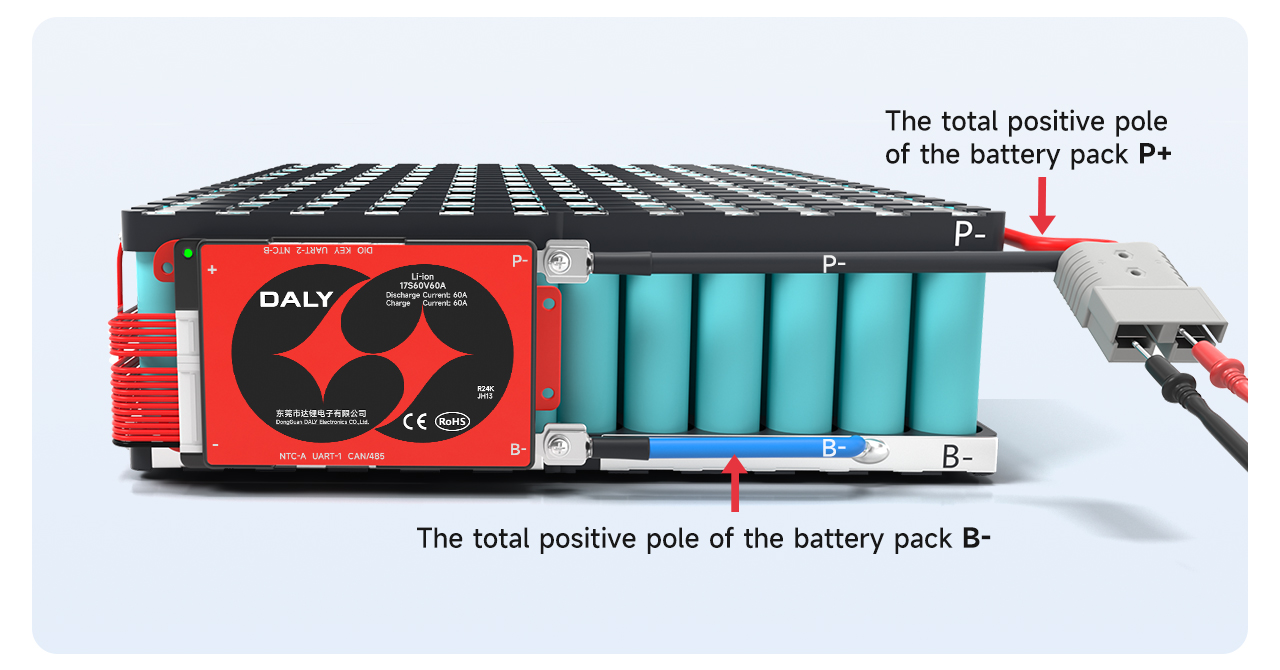

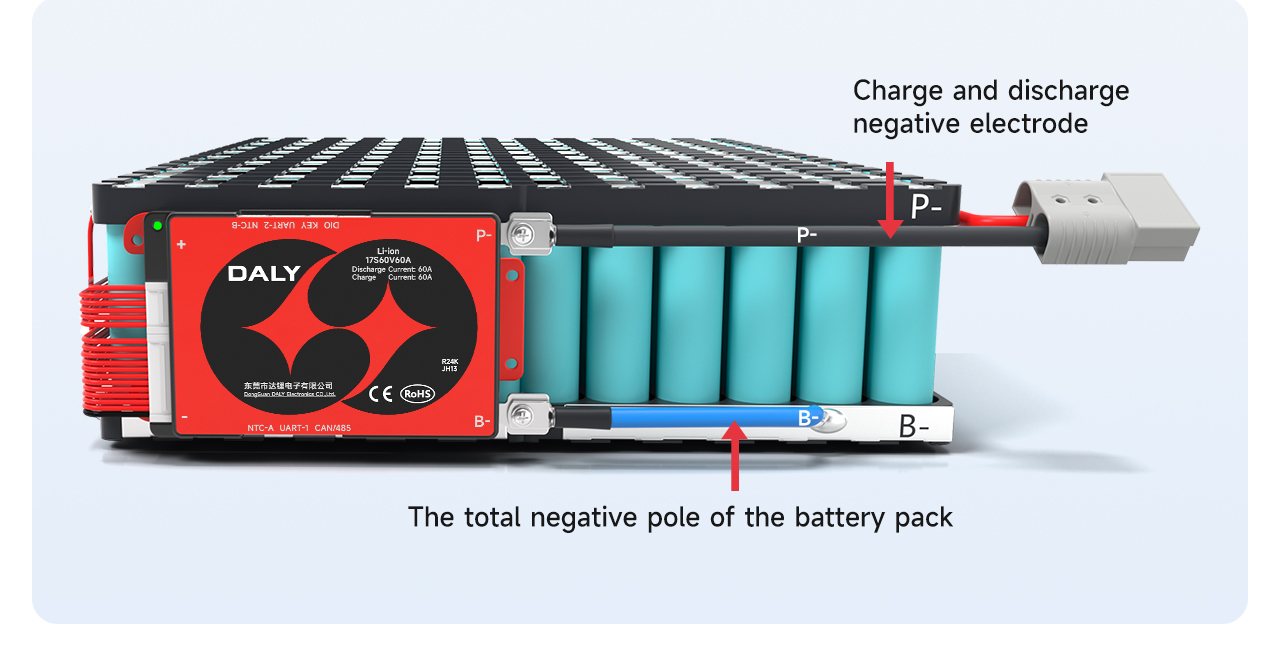

Piştî ku hûn pê ewle bin ku panela parastinê normal e, têla B-ya şîn a li ser panela parastinê bi tevahî neyînî B-ya pakêta bataryayê bihejînin.P-xeta li ser tabloya parastinê bi pola neyînî ya barkirin û dakêşanê ve tê rijandin.

Piştî weldingê, kontrol bikin ka voltaja panela zêde-parastinê bi voltaja pîlê re hevaheng e.

Tespîtkirina voltaja li ser panelê: (B-, P+) voltaja = (P-, P+) voltaja

Pola erênî ya barkirin û dakêşandinê rasterast bi tevahî pola erênî ya pakêta pîlê ve girêdayî ye.

Nîşe: Porta barkirinê û bendera dakêşanê ya panela parastina perçebûnê ji hev têne veqetandin, û xeta C-ya zêde (bi gelemperî bi zer tê destnîşan kirin) pêdivî ye ku bi pola neyînî ya şarjê ve were girêdan;P-xeta bi pola neyînî ya dakêşanê ve girêdayî ye.

三元17串接线流程-英文_09
三元17串接线流程-英文_10
三元17串接线流程-英文_11

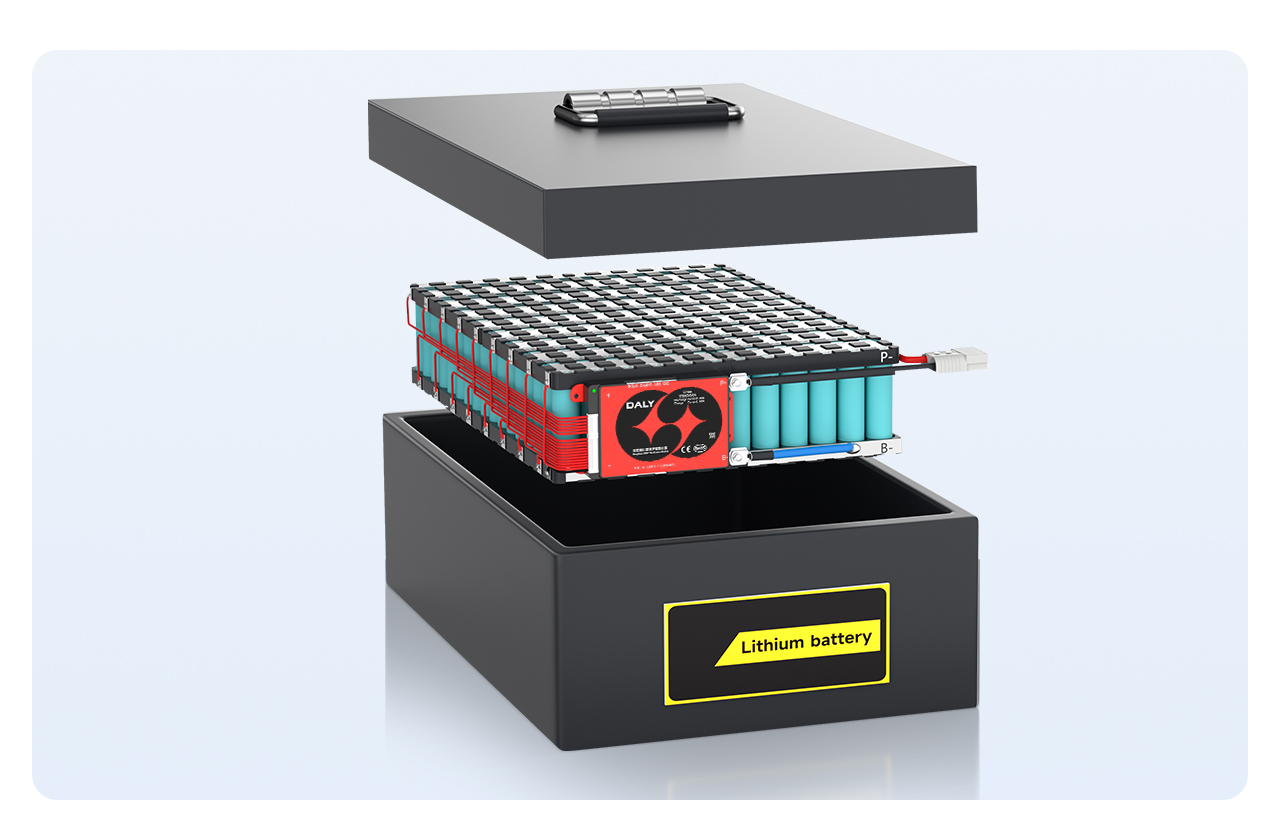

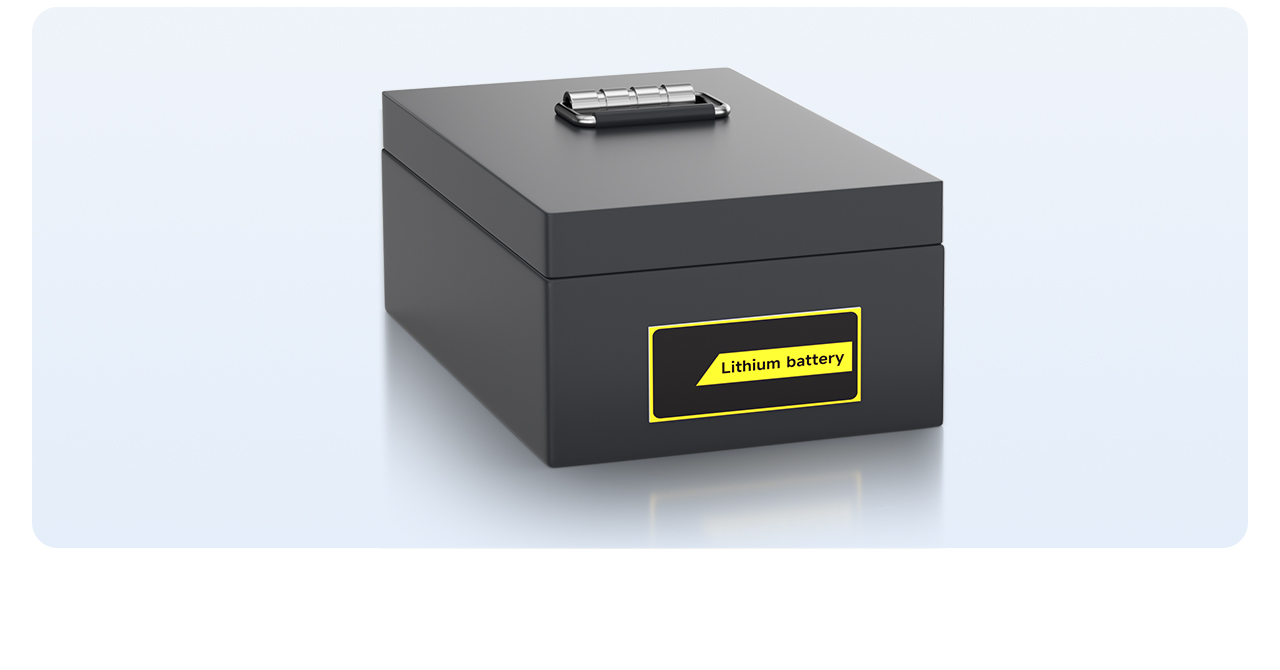

Di dawiyê de, pakêta pîlê di hundurê qutiya pîlê de bi cîh bikin, û pakêtek pîlê qedandî tê berhev kirin

三元17串接线流程-英文_12
三元17串接线流程-英文_13
